Tabung tembaga timbul

Apa keuntungan menggunakan tabung tembaga timbul dalam penukar panas

Struktur dan fitur teknis dari tabung tembaga timbul

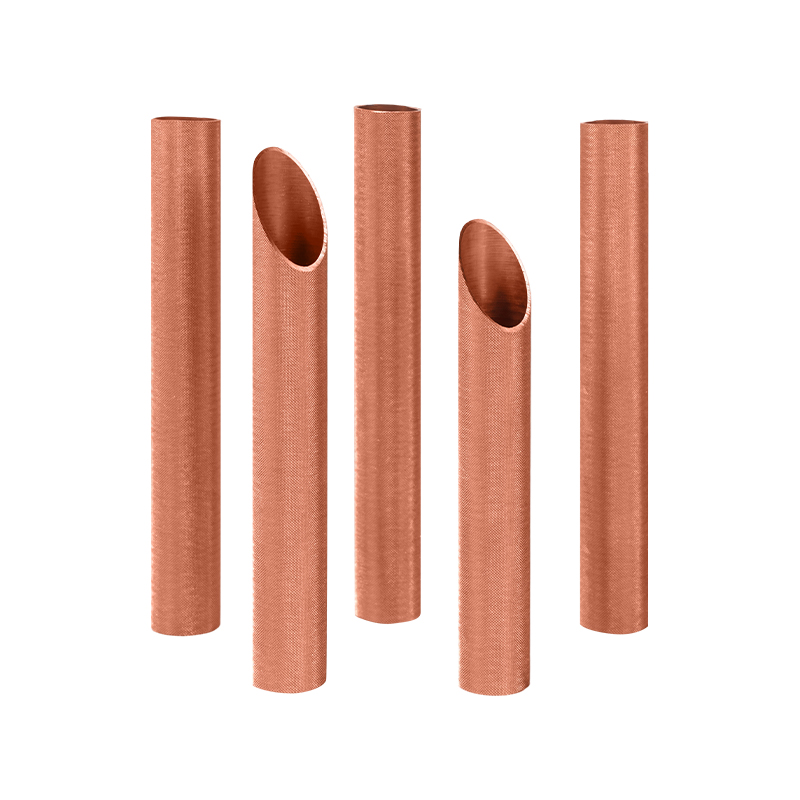

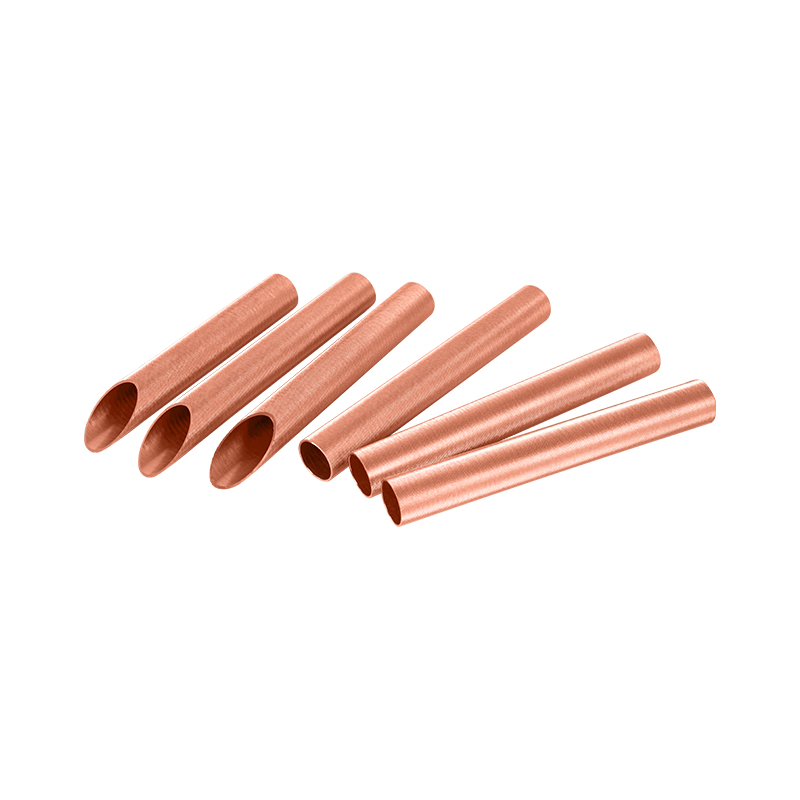

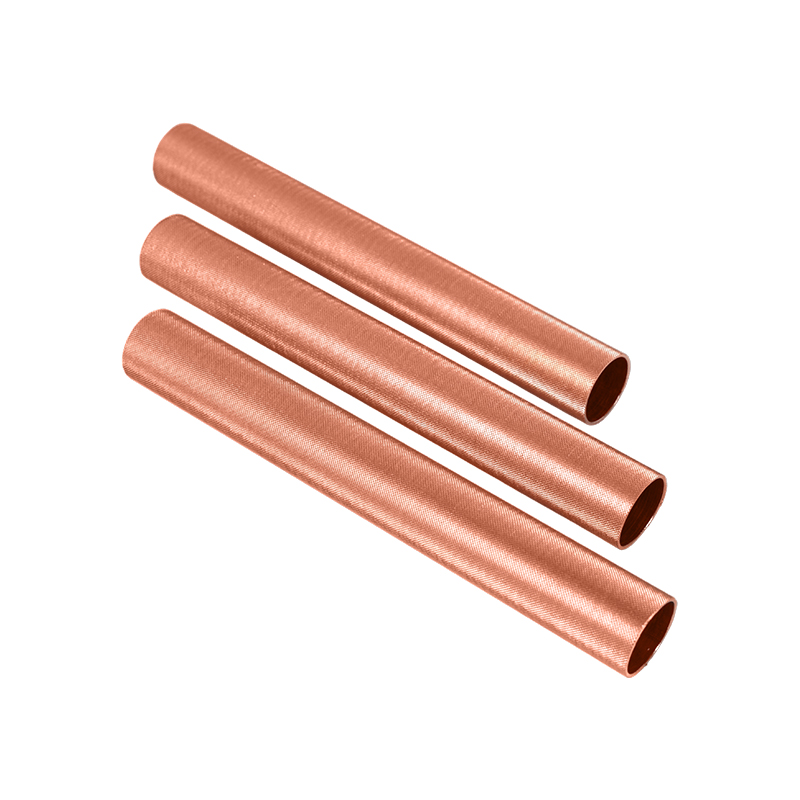

Tabung tembaga timbul dibuat dengan secara mekanis menghapus permukaan tabung melalui cetakan khusus berdasarkan tabung tembaga halus tradisional untuk membentuk tonjolan atau alur yang teratur. Desain struktural ini tidak hanya meningkatkan luas permukaan tabung tembaga, tetapi juga secara signifikan meningkatkan kapasitas pertukaran panasnya dengan media cairan (seperti udara, air, refrigeran, dll.). Tekstur permukaan dapat secara efektif memecahkan lapisan batas, sehingga cairan akan menghasilkan turbulensi mikro saat mengalir di dalam atau di luar tabung, meningkatkan koefisien perpindahan panas, dan meningkatkan efisiensi energi dari keseluruhan sistem.
Keuntungan menggunakan tabung tembaga timbul dalam penukar panas
1. Tingkatkan efisiensi perpindahan panas
Inti dari penukar panas adalah untuk mencapai perpindahan panas yang efisien antar media. Tabung tembaga yang diembos sangat meningkatkan laju perpindahan panas dengan meningkatkan luas permukaan dan efek turbulensi. Menurut statistik data industri, dalam kondisi yang sama, efisiensi perpindahan panas dari tabung tembaga yang diembos dapat meningkat sebesar 15% hingga 30% dibandingkan dengan tabung cahaya, dan penerapannya dalam peralatan seperti AC, lemari es, kondensor dan evaporator sangat signifikan.
2. Kurangi jumlah refrigeran, hijau dan ramah lingkungan
Berkat kapasitas pertukaran panas yang tinggi, tabung tembaga yang diembos dapat menggunakan pipa berdiameter lebih kecil atau panjang yang lebih pendek sambil mempertahankan kinerja yang sama, yang membantu mengurangi volume keseluruhan sistem dan mengurangi refrigeran, sejalan dengan arah pengembangan penghematan energi hijau dan perlindungan lingkungan.
3. Tingkatkan kekuatan struktural dan ketahanan tekanan
Karena proses embossing permukaan mengubah mode distribusi gaya tabung tembaga, tabung tembaga timbul lebih baik daripada tabung cahaya biasa dalam ketahanan tekanan. Ini sangat cocok untuk skenario operasi tekanan tinggi dan beban tinggi, seperti sistem pendingin udara komersial atau peralatan pompa panas industri.
4. Perpanjang masa pakai
Tabung tembaga timbul menghasilkan aliran yang terganggu pada cairan, yang membantu mengurangi adhesi skala dan kotoran dan mengurangi risiko korosi. Selain itu, Zhejiang Jingliang Copper-Tube Products Co., Ltd menggunakan bahan baku tembaga dengan kemurnian tinggi dan teknologi ekstrusi presisi untuk memastikan bahwa produk memiliki konduktivitas termal yang sangat baik dan resistensi korosi, secara signifikan meningkatkan masa pakai dan stabilitas jangka panjang sistem.

Apa kinerja pengelasan dan tindakan pencegahan proses dari tabung tembaga yang diembos?

Analisis karakteristik pengelasan tabung tembaga timbul
Bahan utama dari tabung tembaga yang diembos masih merupakan tembaga dengan kemurnian tinggi, yang memiliki konduktivitas termal dan keuletan yang baik, sehingga memiliki kemampuan las yang sangat baik secara teori. Namun, beberapa karakteristik yang dibawa oleh struktur timbul permukaannya membuat proses pengelasan lebih rumit:
Permukaan ketidaksenapan
Menyebabkan tekstur cekung dan cembung terus menerus pada permukaan tabung tembaga, yang akan mempengaruhi penyebaran bahan pemarah dan integritas lasan, terutama dalam pengelasan otomatis, lebih mudah untuk membentuk nodul las atau lasan dingin.
Input panas lokal yang tidak rata
Ketebalan logam dari area timbul sedikit berubah sedikit, dan laju konduksi panas sedikit berbeda di bawah suhu tinggi, yang dapat menyebabkan pemanasan yang tidak merata selama pengelasan. Penting untuk menggunakan pemanasan zona atau mengontrol bentuk mulut nyala.
Peningkatan risiko oksidasi
Luas permukaan bahan tembaga setelah timbul timbul. Jika tidak dikendalikan, mudah untuk membentuk lapisan oksida sebelum atau selama pengelasan, mempengaruhi kekuatan dan kepadatan sambungan yang dilas.
Tindakan pencegahan untuk proses pengelasan
1. Perawatan pra-mengampuni sangat penting
Sebelum pengelasan, permukaan tabung tembaga harus benar -benar direndahkan dan dideoksidasi. Zhejiang Jingliang menggunakan beberapa proses pembersihan dan anil cerah untuk secara efektif memastikan permukaan bersih tabung tembaga meninggalkan pabrik, memberikan fondasi yang baik untuk pengelasan pelanggan selanjutnya.
2. Pilih solder yang tepat
Dianjurkan untuk menggunakan solder berbasis perak suhu rendah dan berbaring tinggi (seperti seri tas) atau solder tembaga fosfor (seperti seri BCUP), dan memutuskan apakah akan mengandung perak sesuai dengan tekanan bagian pengelasan. Untuk aplikasi dengan persyaratan penyegelan struktural yang tinggi, seperti sistem kondensor, solder yang mengandung perak berkinerja lebih baik.
3. Metode Pemanasan Kontrol
Api oksigen-asetilena sering digunakan untuk pengelasan manual. Api harus disesuaikan dengan nyala api netral untuk mencegah oksidasi dan menjaga suhu pengelasan dalam kisaran 650 ℃ hingga 850 ℃; Untuk produksi massal, peralatan brazing otomatis dapat dipanaskan dengan induksi inframerah atau listrik, yang lebih kondusif untuk kontrol konsistensi lasan.
4. Pastikan kedalaman fusi
Jika area timbul dekat dengan lasan, hindari menghubungi solder hanya di titik cembung. Zhejiang Jingliang merekomendasikan agar pelanggan menggunakan pengelasan plug-in atau lengan yang berkobar saat merancang struktur koneksi untuk meningkatkan kekuatan pengelasan dan kinerja anti-kebocoran.
5. Pembersihan dan Pengujian Pasca-Weld
Setelah pengelasan, lasan harus dibersihkan dan diuji untuk sesak udara. Dianjurkan untuk menggunakan proses penekan nitrogen atau pengujian tekanan air untuk memastikan bahwa produk tersebut memenuhi persyaratan ketahanan dan penyegelan tekanan.

Cara mendeteksi cacat kualitas permukaan bagian dalam dan luar dari tabung tembaga timbul

Jenis cacat permukaan bagian dalam dan luar yang umum dari tabung tembaga timbul
Karena pengaruh tekanan mekanik dan perlakuan panas selama proses pembentukan, Tabung tembaga timbul lebih cenderung menghasilkan cacat permukaan khas berikut:
Goresan dan lecet permukaan
Karena kontak antara pipa dan bagian peralatan selama proses transmisi, penggulungan atau penanganan, sangat mudah untuk meninggalkan goresan yang jelas pada garis yang terangkat.
Embossing dan deformasi yang tidak rata
Jika proses embossing tidak dikontrol dengan benar, beberapa area mungkin di bawah atau terlalu banyak ditekan, mempengaruhi penampilan dan fungsionalitas.
Bintik oksidasi dan noda permukaan
Jika atmosfer pelindung tidak dikontrol secara ketat selama anil atau pendinginan, bintik -bintik oksidasi atau bintik -bintik cenderung muncul di permukaan tabung tembaga.
Derek atau residu dinding bagian dalam
Menarik chip, pelumas atau sisik oksida yang belum dibersihkan dapat tetap berada di lubang dalam, mempengaruhi pengelasan berikutnya dan aliran fluida.
Lubang kecil, celah dan lubang pasir
Sebagian besar berasal dari kualitas ingot, tegangan ekstrusi atau cacat struktur logam, yang merupakan risiko kualitas yang sangat berbahaya.
Metode deteksi dan proses teknis tabung tembaga timbul
1. Inspeksi Visual Manual Inspeksi Auxiliary Cahaya Kuat
Ini adalah garis pertahanan kualitas pertama yang paling mendasar dan tak tergantikan. Zhejiang Jingliang memiliki area inspeksi penampilan khusus. Semua tabung tembaga yang diembos harus diperiksa oleh inspektur kualitas profesional dalam rotasi 360 derajat di bawah cahaya yang kuat untuk menyaring cacat yang jelas seperti goresan, bintik-bintik, dan penyimpangan embossing, dan menggunakan kacamata pembesar definisi tinggi atau gambar digital untuk memperkuat konfirmasi keraguan.
2. Sistem Deteksi Pemindaian Profil Laser
Untuk mewujudkan deteksi otomatis dari kedalaman embossing dan konsistensi bentuk, Zhejiang jingliang memperkenalkan profiler tiga dimensi laser, yang dapat melakukan pengukuran non-kontak pada permukaan setiap bagian dari tabung tembaga, dan model emboss dengan penentuan geometrik dari embose real (seperti jarak, dan pemodelan embos, dan pejabat geometrik dari embossing (seperti punci, dan pemodelan tabung, dan pinjaman geometrik dari embossing (seperti punci, dan pemodelan tabung, dan embose corTarer geometrik dari embossing (seperti jarak, dan pemodelan tabung, dan embose emboss.
3. Teknologi Pengujian Saat Ini Eddy
Untuk retakan halus, lubang kecil dan inklusi pada permukaan bagian dalam dan luar tabung tembaga, teknologi pengujian arus eddy menunjukkan sensitivitas dan efisiensi yang tinggi. Eddy Current Testing dapat mewujudkan pengujian kontinu sepenuhnya otomatis sepenuhnya, yang cocok untuk jalur produksi berkecepatan tinggi Zhejiang Jingliang dan memiliki kemampuan pengakuan yang sangat baik untuk microcracks, bintik-bintik korosi, dan cacat pengelasan.
4. Inspeksi Endoskop Definisi Tinggi Dinding Dalam
Untuk tabung tembaga timbul dengan diameter yang lebih besar, cacat dinding bagian dalam dipindai menggunakan endoskop video industri, yang secara efektif dapat mendeteksi cacat yang tidak terlihat seperti gerinda, lasan buruk, dan goresan dinding bagian dalam. Zhejiang Jingliang dilengkapi dengan sistem probe definisi tinggi yang diimpor Jerman untuk memastikan bahwa tidak ada inspeksi sudut mati di dalam pipa.
5. Perbedaan warna dan analisis keseragaman permukaan
Warna permukaan tabung tembaga dipantau secara digital menggunakan colorimeter presisi tinggi untuk memastikan bahwa warna produk seragam setelah anil. Untuk pesanan pelanggan ekspor dengan persyaratan penampilan tinggi, perusahaan menyesuaikan sistem perbandingan perbedaan warna spektral online untuk meningkatkan tingkat penampilan produk.
6. Tes Kencakan Udara Tekanan Air dan Uji Kekencing Vakum
Untuk tabung tembaga timbul yang digunakan dalam penukar panas dan kondensor, tekanan air dan tes sesak udara diperlukan untuk mendeteksi apakah ada kebocoran mikro. Zhejiang Jingliang memiliki beberapa peralatan pengujian keketatan udara khusus, yang dapat melakukan pengujian 100% pada batch produk untuk memastikan bahwa tidak ada risiko kebocoran.
