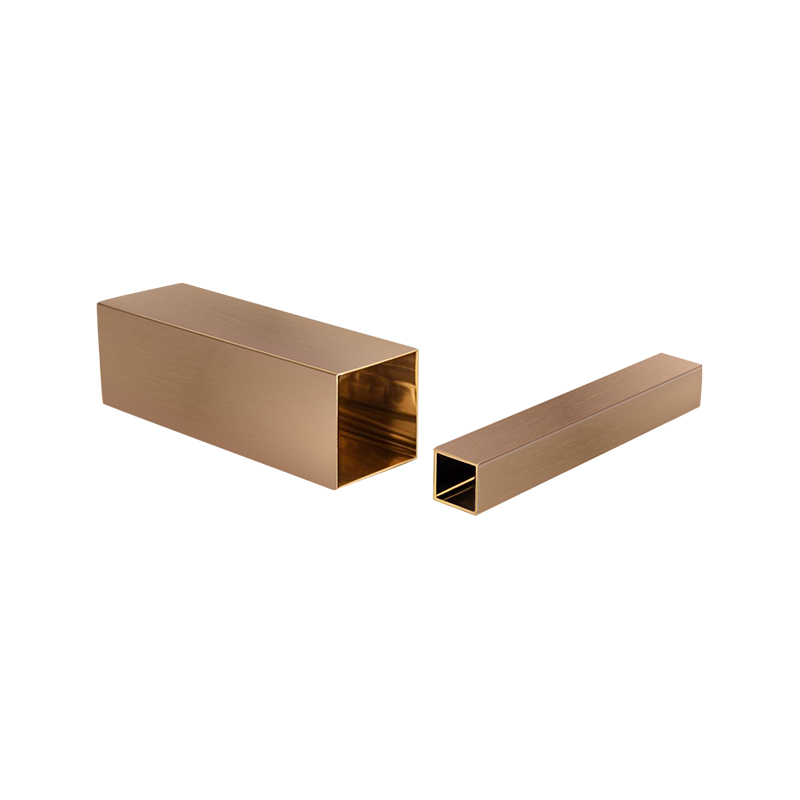

Tabung persegi tembaga

Cara mengontrol toleransi ketebalan dinding dan kelurusan selama ekstrusi tabung persegi tembaga

Kontrol toleransi ketebalan dinding: Kontrol yang tepat dari sumber ke pembentukan
Selama proses pembentukan ekstrusi Tabung persegi tembaga , kunci untuk mengendalikan toleransi ketebalan dinding terletak pada tiga aspek:
1. Kemurnian material dan kontrol pra-perawatan
Zhejiang Jingliang menggunakan ingot tembaga dengan kemurnian tinggi sebagai bahan baku, dan menggunakan sistem peleburan independen untuk penyaringan kemurnian dan homogenisasi, secara efektif mengurangi inklusi dan segregasi biji-bijian, dan memberikan basis yang stabil untuk pembentukan selanjutnya.
2. Desain cetakan dan kontrol suhu
Akurasi pencocokan antara lubang dalam dan batang inti dari die ekstrusi adalah faktor penting dalam menentukan keseragaman ketebalan dinding. Zhejiang Jingliang menggunakan pusat pemrosesan cetakannya sendiri, pemrosesan CNC presisi tinggi dan teknologi simulasi CAE untuk memastikan koaksialitas dan ketahanan aus cetakan. Pada saat yang sama, kontrol suhu ekstrusi juga sangat penting-melalui sistem kontrol suhu multi-titik, aliran logam dipastikan seragam, sehingga menghindari penyimpangan ketebalan dinding yang disebabkan oleh laju aliran yang tidak merata.
3. Pemantauan online dan penyesuaian cerdas
Mengandalkan strategi "manufaktur cerdas", Zhejiang Jingliang memperkenalkan sistem deteksi laser online untuk ketebalan dinding untuk mencapai pemantauan waktu nyata dari proses produksi, dan dikombinasikan dengan sistem umpan balik loop tertutup, secara otomatis menyesuaikan parameter seperti kekuatan ekstrusi dan kecepatan pakan, sehingga untuk secara stabil mengontrol toleran ketebalan dinding di dalam ± 0,0mm di dalam ± 0,0mm untuk secara stabil. Toleransi ketebalan dinding di dalam ± 0,0mm ke dalam ± 0,0mm untuk secara stabil. Toleransi ketebalan dinding di dalam ± 0,0mm MM.
Kontrol kelurusan: Koordinasi dan penyatuan presisi mekanik dan keseimbangan tegangan
Kelurusan yang buruk dari tabung persegi tembaga adalah umum dalam proses pendinginan atau peregangan setelah ekstrusi, yang dapat dengan mudah menyebabkan cacat seperti membungkuk dan melengkung tabung, mempengaruhi akurasi perakitan dan masa pakai layanan.
1. Teknologi pelurusan multi-sumbu
Zhejiang Jingliang menggunakan sistem pelurusan roda multi-set untuk memperbaiki offset ekstrusi awal melalui fine-tuning multi-point untuk memastikan bahwa bentuk tabung persegi tetap vertikal dan datar.
2. Menggambar Kontrol Ketegangan
Dalam proses menggambar terus menerus, sistem menyesuaikan perbedaan kecepatan di kedua ujungnya secara real time melalui algoritma keseimbangan tegangan untuk menghindari "seret" atau fenomena "terlalu longgar" yang menyebabkan deformasi tubuh tabung dan meningkatkan stabilitas kelurusan secara keseluruhan.
3. Sistem Pendinginan Presisi
Proses pendinginan setelah ekstrusi mengadopsi sistem pendingin air yang bersirkulasi untuk memastikan bahwa laju pendinginan tabung tembaga konsisten di sepanjang arah panjang, mengurangi deformasi lentur yang disebabkan oleh tegangan termal.
Melalui langkah -langkah di atas, kelurusan tabung persegi tembaga yang dihasilkan oleh Zhejiang jingliang dapat dikontrol dalam kisaran ≤1mm per meter, dan banyak digunakan dalam adegan yang sangat sensitif terhadap deformasi, seperti pipa disipasi panas pendingin udara, bagian struktur mekanis, dan sistem kabel listrik.

Masalah apa yang mungkin dihadapi tabung tembaga selama pengelasan, dan bagaimana menghindarinya

Masalah umum dalam pengelasan tabung persegi tembaga
1. Masalah oksidasi
Tembaga mudah bereaksi dengan oksigen di udara selama pengelasan suhu tinggi untuk membentuk film oksida, yang mempengaruhi kekuatan ikatan lasan dan menyebabkan masalah kualitas seperti pengelasan dingin, pori-pori, dan inklusi terak. Secara khusus, tepi dan sudut struktur kuadrat lebih cenderung membentuk akumulasi panas, yang memperburuk oksidasi.
2. Deformasi termal
Konduktivitas termal yang tinggi dari tembaga menyebabkan konduksi panas pengelasan yang cepat, sehingga sulit untuk mempertahankan suhu kolam cair yang stabil secara lokal, yang dengan mudah menyebabkan lebar lasan yang tidak merata atau terbakar. Pada saat yang sama, penampang tabung persegi tembaga tidak teratur, dan lebih mudah untuk menghasilkan konsentrasi tegangan termal daripada tabung bundar, yang mengakibatkan masalah deformasi seperti memutar dan melengkung setelah pengelasan.
3. Kesulitan mengisi
Saat mengelas tabung persegi tembaga, terutama di sudut-sudut atau koneksi berbentuk T, sulit untuk mengontrol celah di antara lasan, dan tidak mudah untuk mengisinya sepenuhnya, yang dapat dengan mudah menyebabkan nodul las atau dipotong.
4. Retakan pengelasan
Jika siklus termal tidak dikontrol dengan benar atau pendinginan terlalu cepat selama pengelasan, retakan dingin cenderung terbentuk pada sambungan, terutama untuk tabung persegi paduan tembaga berkekuatan tinggi.
Zhejiang Jingliang Copper-Tube Products Co., Ltd selalu mematuhi pemikiran yang berorientasi pada pelanggan dan sepenuhnya mempertimbangkan kemampuan beradaptasi dari pemrosesan back-end sebelum produk meninggalkan pabrik, terutama dalam hal operabilitas pengelasan, dan secara efektif mengurangi kejadian cacat pengelasan melalui cara-cara berikut.
1. Pretreatment permukaan dan perlindungan anti-oksidasi
Selama proses ekstrusi dan menggambar, Tabung persegi tembagas Diproduksi oleh perusahaan telah mengalami pembersihan multi-tahap dan perlakuan pencerahan permukaan untuk meminimalkan lapisan oksida permukaan, dan memberikan solusi anti-oksidasi seperti tinning dan fosfat sesuai dengan kebutuhan pelanggan untuk membuat permukaan pengelasan lebih bersih dan lebih patuh.
2. Toleransi Kontrol Tepat dan Mengoptimalkan Kesenjangan Penyambungan
Dengan desain die ekstrusi canggih dan sistem kontrol dimensi online, toleransi ketebalan dinding Zhejiang jingliang tembaga tabung persegi dikendalikan dalam ± 0,05mm, dan transisi sudut sangat bulat, yang sangat meningkatkan keketatan struktur lasan dan menghindari cacat lasan yang disebabkan oleh celah yang tidak rata.
3. Layanan Dukungan Pengelasan: Saran Proses Pencocokan Kustomisasi
Tim teknis perusahaan memberikan panduan aplikasi untuk berbagai metode pengelasan termasuk membakar, pengelasan TIG, pengelasan laser, dll. Kepada pelanggan di berbagai industri, dan dapat menyesuaikan alur pengelasan yang dipesan dan struktur penentuan posisi perlengkapan tambahan untuk meningkatkan efisiensi dan konsistensi pengelasan.
4. Tembaga kemurnian tinggi memastikan kemampuan las yang sangat baik
Melalui sistem peleburannya sendiri dan mekanisme penyaringan bahan baku, bahan tembaga yang digunakan oleh Zhejiang jingliang mencapai standar kemurnian C11000 atau lebih tinggi, memastikan bahwa elemen paduan tidak mengendap dan fase rapuh tidak terbentuk selama pengelasan, memastikan kinerja pengelasan dari sumber.

Apa keuntungan dan tindakan pencegahan menggunakan tabung persegi tembaga dalam sistem pendingin

Keuntungan yang signifikan dari tabung persegi tembaga dalam sistem pendingin
1. Kinerja perpindahan panas yang efisien
Konduktivitas termal tembaga setinggi 390 ~ 400 w/m · k, yang jauh lebih tinggi dari logam umum seperti aluminium dan stainless steel. Di bawah laju aliran yang sama, tabung kotak tembaga dapat mencapai pertukaran panas yang lebih cepat, meningkatkan efisiensi pendingin, dan mengurangi konsumsi energi sistem.
Selain itu, struktur persegi memiliki permukaan perpindahan panas yang lebih besar per satuan luas, yang dapat memanfaatkan ruang lebih baik dalam penukar panas kompak untuk mencapai "volume yang lebih kecil, kapasitas yang lebih kuat".
2. Struktur yang stabil dan koneksi yang mudah
Tabung persegi tembaga memiliki tepi yang tajam dan permukaan yang rata, yang cocok untuk pengaturan yang dekat dan fiksasi pengelasan. Ini sering dirancang sebagai saluran aliran panas atau perakitan braket di kondensor, evaporator atau modul pendingin, yang memiliki konduksi panas dan fungsi struktural, dan meningkatkan efisiensi perakitan modular produk.
3. Resistensi korosi yang sangat baik
Sistem pendingin memiliki lingkungan campuran refrigeran, uap air, dan minyak untuk waktu yang lama. Tabung persegi tembaga secara alami memiliki resistensi korosi yang baik dan kompatibel dengan berbagai refrigeran (seperti R134A, R410A, dan R32), secara efektif memperluas umur sistem.
4. Mudah untuk mengelas dan membentuk
Setelah ekstrusi presisi dan perawatan anil di Zhejiang Jingliang Copper-Tube Products Co., Ltd, tabung tembaga persegi memiliki keuletan dan kemampuan las yang baik. Tabung persegi tembaga yang diproduksi oleh perusahaan sering digunakan dalam proses hubungan seperti brazing dan pengelasan TIG. Antarmuka pengelasan datar dan kedap udara, memenuhi persyaratan ketat dari sistem pendingin untuk penyegelan.
Tindakan pencegahan dalam aplikasi praktis
Meskipun tabung persegi tembaga memiliki kinerja yang sangat baik, titik -titik berikut masih harus dicatat ketika digunakan dalam sistem pendingin untuk memastikan bahwa fungsinya dalam keadaan terbaik:
1. Kontrol ketebalan dinding tabung
Pada kondensor dan evaporator yang beroperasi di bawah kondisi tekanan, pemilihan ketebalan dinding tabung persegi tembaga sangat penting. Ketebalan dinding yang terlalu tipis dapat dengan mudah menyebabkan pecah atau kelelahan, sementara ketebalan dinding yang terlalu tebal mempengaruhi efisiensi pertukaran panas dan pemrosesan kelayakan. Zhejiang Jingliang menggunakan ekstrusi CNC dan deteksi laser online untuk mengontrol ketebalan dinding dalam ± 0,05mm, dan dapat menyesuaikan produk dari tingkat tekanan yang berbeda sesuai dengan kebutuhan pelanggan.
2. Hindari kontaminasi dinding bagian dalam
Jika dinding bagian dalam tabung persegi tembaga lembab atau terkontaminasi oleh oli sebelum transportasi atau pemasangan, mudah untuk membentuk sumber korosi. Zhejiang Jingliang membersihkan, mengering dan segel sebelum meninggalkan pabrik. Pada saat yang sama, disarankan agar pelanggan melakukan pembersihan sekunder sebelum pengelasan untuk memastikan bahwa sistem kering dan bebas dari kotoran.
3. Desain Kompensasi Ekspansi Termal
Koefisien ekspansi termal dari bahan tembaga adalah 16,5 × 10⁻⁶/k. Sistem pendingin sering berubah antara panas dan dingin. Ruang ekspansi harus dicadangkan dalam desain struktural untuk menghindari konsentrasi tegangan dan retak lasan yang disebabkan oleh kendala selama ekspansi termal dan kontraksi tabung persegi.
4. Kesenjangan dan dukungan instalasi
Tabung persegi lebih mudah dideformasi oleh kekuatan lateral daripada tabung bundar. Titik dukungan dan kesenjangan harus diatur secara wajar selama instalasi. Tim teknis Zhejiang Jingliang memberikan kepada pelanggan saran instalasi yang cocok dan solusi anti-getaran untuk memastikan bahwa tabung tembaga mempertahankan stabilitas geometris yang baik selama operasi jangka panjang.
